CONSTRUIR UN POE WIRELESS INTEGRADO EN UN PUNTO DE ACCESO - 10/12/2006

TECNICA — Escrito por jetclub @ 18:24

Para alimentar un punto de acceso instalado en el exterior, por ejemplo en un mástil de la terraza, tenemos dos opciones. O llevamos tensión de 230V hasta la caja en la que lo hemos instalado y en ella ponemos el alimentador o empleamos el cable de datos como transporte de la tensión de alimentación. En el segundo caso tendremos que emplear tensiones de seguridad, por debajo de 50V, ya que el aislamiento de los cables de datos no permite usarlos con tensiones más elevadas. En esta situación entran en juego los P.O.E ( del inglés Power Over Ethernet), que no son más que equipos que insertan la tensión necesaria para que funcione el punto de acceso dentro del cable de datos, y posteriormente la extraen para alimentar el Ap.





POE LINKSYS

    SIGUE LEYENDO >>>>










 NOTA: ARTÍCULO DE 2006 - EN LA ACTUALIDAD YA EXISTEN NUMEROSAS SOLUCIONES PROFESIONALES PARA USAR!!!







Existen modelos comerciales que funcionan perfectamente, pero podemos realizarlos nosotros mismos, de una manera fácil. En varias páginas SE pueden encontrar esquemas para realizarlos, pero hemos querido dar una vuelta de tuerca al tema, y hemos integrado el POE dentro del punto de acceso (como lo hacen los equipos profesionales del mercado).

Ya sabeis. No me hago responsable de daños en equipos por seguir este manual, y normalmente los equipos pierden la garantía al manipularlos, así que estais avisados.





La base.

La premisa de partida de la alimentación via cable de datos es que para la transmisión de información en redes 10/100 únicamente empleamos 2 de los 4 pares disponibles en el cable, quedando 2 pares más para nuestros usos.

En este caso emplearemos dos cables para llevar el positivo de la alimentación y otros dos para llevar el conductor negativo. ( empleamos dos para cada polaridad para tener una sección mayor de cobre y minimizar las caidas de voltaje por distancia).



Esquema conexión POE



Uso de los conductores:

1 - naranja/blanco - datos

2 - naranja            - datos

3 - verde/blanco    - datos

4 - azul                - libre ( lo emplearemos para llevar el conductor negativo )

5 - azul/blanco      - libre ( conductor negativo )

6 - verde              - datos

7 - marron/blanco  - libre ( conductor positivo )

8 - marrón            - libre ( conductor positivo )



A tener en cuenta que es de vital importancia saber que existe una caída de tensión un extremo del cable de datos y el otro, directamente relacionada con la longitud y la sección de los conductores empleados. Por ello no es aconsejable usar más de 25 metros de cable con el alimentador de serie de los equipos, de lo contrario tendremos que aumentar la tensión en la entrada, para obtener la deseada en la salida. Podeis encontrar una calculadora de pérdidas en esta página:




El punto de acceso : Dlink AP DWL-900+.

Para realizar la prueba hemos empleado un punto de acceso Dlink 900+, pero podeis modificar los pasos para hacerlo en unidades diferentes.



Dlink 900+







En primer lugar tendremos que extraer la placa del punto de acceso. Para ello tendremos que quitar la carcasa protectora, que sale quitando un par de tornillos.

 NOTA: La imagen ya está correcta. Gracias Aalku.

Detalle placa Dlink 900+

 En la parte trasera podemos ver los puntos de soldadura del conector RJ45 y del conector de alimentación. Tendremos que identificar los pines 4-5(será el negativo) y 7-8 (será el positivo) del cable de datos y el positivo y negativo del conector de alimentació. Normalmente si miramos el alimentador nos lo indicará.



Alimentador Dlink 900+





Unimos los pines del cable de datos con dos cables hasta los de alimentación. Tened muy en cuenta las polaridades, ya que si el equipo no tiene protección por inversión de polaridad ya lo podeis tirar.



Detalle de los puentes para POE






Ahora tenemos que completar el sistema con un inyector de alimentación al cable de datos. Yo he cogido para la prueba un simple conector hembra rj45. Conectamos los cables del alimentador a las patillas 4 y5 (negativo) y 7 y 8 (positivo). Aparte, el cable de datos tendrá que llegar hasta el punto de acceso. Yo he empleado un simple latiguillo para que veáis la forma de conexión.

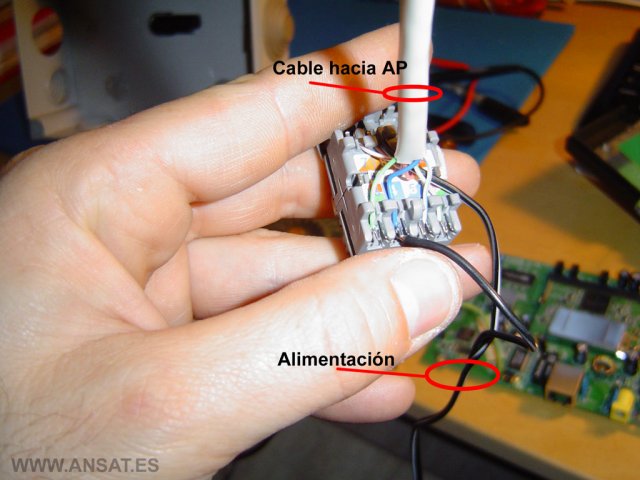

Conector de alimentación



En la siguiente imagen podemos ver como quedará la conexión. Ni que decir tiene que si empleamos un conector hembra apropiado para el alimentador y una base de superfície Rj45 nos quedará mejor, pero así se ven mejor las conexiones.

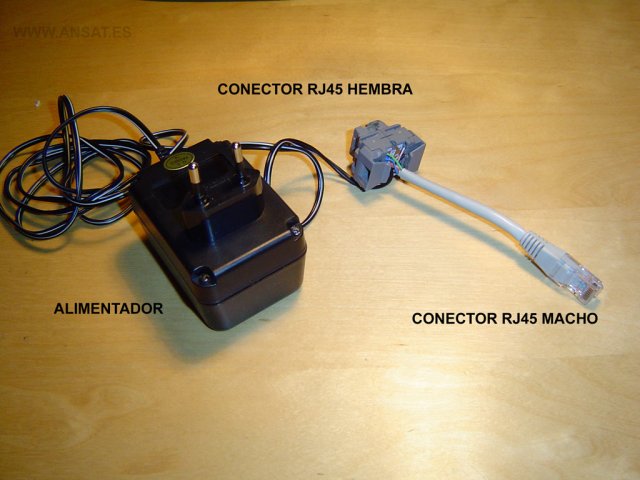

Alimentador conectado



El RJ45 macho es el conector que irá al punto de acceso, el hembra recibe la conexión de datos del PC, de un Router, de un Switch o de cualquier dispositivo que queramos conectar a la red.

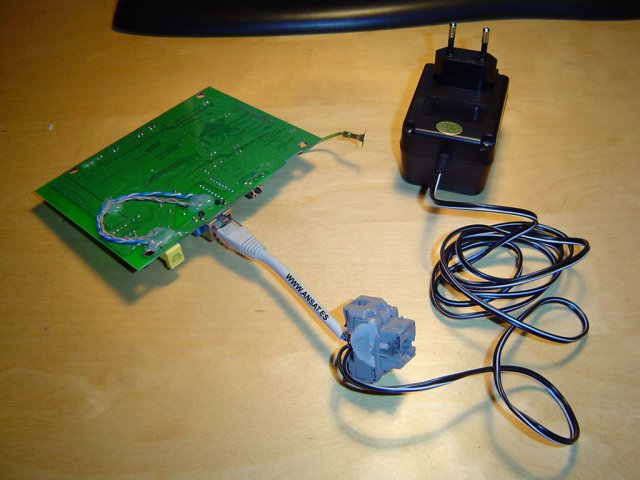

Este es el esquema final simplificado de la instalación. La versatilidad que obtenemos de esta forma es enorme. Podremos cablear únicamente con un cable UTP o FTP hasta la terraza para instalar el equipo, evitando tener que manipular y dejar a la intemperie conexiones de 230V. Una vez instalado y cableado conviene comprobar la tensión que nos llega al final del cable, si bien lo único que puede pasarnos es que no arranque el punto de acceso.





Bueno, saludos a todos. Seguimos preparando el montaje del nodo-10. Pulsad sobre la imagen para ver más detalles.






2006 - Luis Miguel Felipe Morales. - www.ansat.es
Creative Commons License

Esta obra está bajo una licencia de Creative Commons. -->










comentarios

  1. En la primera foto has indicado la polaridad de alimentación al revés.

    Escrito por aalku — 12 Dic 2006, 19:00

  2. Tienes razón. Ahora lo arreglo.
    Gracias.

    Escrito por Luismi — 13 Dic 2006, 09:39

  3. Una consulta, se puede instalar una antena receptora (para mejorar señal) a una notebook atraves del conector de red RJ-45?

    Gracias

    Escrito por Ronald — 16 Ene 2007, 18:39

  4. No. Si no tienes eso claro mejor coje un manual básico de wireless y lo lees.

    Escrito por Luismi — 16 Ene 2007, 20:48

  5. POWER OVER ETHERNET, LO QUE TE DIJEEE...
    PUEDE SER MUY UTIL EN EXTERIORES O PARA SUBIR CORRIENTE DE BAJO VOLTAJE POR UN ÚNICO CABLE.

    Escrito por JOSU — 17 Ene 2007, 04:58

  6. Luismi, una pregunta quiero hacer lo mismo para un router DLINK DI-604, pero para una distancia de 90 metros he calculado la caida y necesito 7.5v para que al router lleguen los 5v que necesita pero.. tengo una fuenta de Switch Dlink DES - 1005D que tiene el voltaje de 7.5v pero un amperaje de 1A, el router trabaja con 2A, puedo usarlo asi hay alguna manera de solucionar esto ??

    Ra.M:.

    Escrito por RaM — 28 Ene 2007, 16:58

  7. Otra pregunta, cuando uso la calculadora de perdida de voltaje me salen resultados distintos en la pagina en Ingles que en la pagina en español... supongo que debo hacer caso a la de ingles

    Escrito por RaM — 28 Ene 2007, 18:05

  8. Hola Ram.
    Pues con ese alimentador tendrás problemas, ya que no genera suficiente intensidad nominal, lo que puede que se traduzca en variaciones de la tensión cuando tengas picos de carga de consumo. Yo no lo emplearía.

    Con respecto a la calculadora, dime que valores empleas para que te de diferente, porque a mi me dan igual

    Saludos.

    Escrito por Luismi — 29 Ene 2007, 07:35

  9. Gracias por responder Luismi, bueno si tienes razon me falto colocar bien el dato sobre el grosor del cable, bueno de todas maneras hare la prueba con una fuente de 13 voltios y 2 A ... solo espero que no se queme :$....

    Escrito por RaM — 29 Ene 2007, 18:15

  10. Dr. Me llego una fuente de 14voltios y 9.5A, segun se.. el equipo va tomar el amperaje que necesite,, ahora mi duda es.. que voltaje maximo soportar este tipo de equipos como los router y puntos de acceso DLINK,que trabajan con 5 voltios y 2 ampere.

    Escrito por RaM — 31 Ene 2007, 13:26

  11. Hay de todo. Puedes encontrar equipos con 5, 9 y 12 V (como norma). Mejor calcula la caida de tensión de la línea a emplear con la calculadora y verás si puedes emplear la fuente de 14 V.

    Escrito por Luismi — 01 Feb 2007, 13:56

  12. PTM.... HUMOOOO !!!!

    Escrito por RaM — 01 Feb 2007, 17:56

  13. Me ha gustado la idea de hacer el puente dentro del equipo evitando cajitas y ñapas fuera.

    Bueno, aunque sea tarde añado unas cosillas:

    1 Para proteger el invento de descuidos lo hacemos con menos de 1€, simplemente basta con conectar un diodo invertido entre las patillas de alimentación, y un fusible ajustadito en serie con el positivo antes del diodo.

    Cuando la corriente llega bien el diodo no deja pasar corriente y es "transparente". Cuando inviertes la corriente por error el diodo genera un cotocircuito y funde el fusible si está bien calculado. La intensidad del fusible debe de ser muy próxima por debajo de la intensidad que proporcione el alimentador.(creo que no hace falta esquema para esto tan obvio).

    Materiales: diodo 1n4007 ( o cualquier otro que tengais por ahi) portafusibles y un fusible muy ajustado a cada caso.

    2 A la hora de hacer el inyector una idea es comprar una regleta de varias tomas filtradas que tenga tambien filtro de red con sus dos conexiones RJ45. Así podemos aprovechar para hacer el conexionado de alimentación dentro de la misma regleta donde iría el alimentador. Y a la vez se supone que tememos una protección extra en el cable de red frente a sobretensiones, parásitos etc.

    3 Para evitar los ajustados cálculos de pérdidas en el cable y conseguir una protección suplementaria ante sobrecargas se puede diseñar en cada caso un simple regulador de tensión con un 78xx.

    Por ejemplo: compramos una fuente de alimentación conmutada regulable entre 15V y 3,5V tipo enchufe: cuesta unos 15€ para 2 Amperios. Si la dejamos al máximo voltaje de 15 V y con la intensidad (A) de consumo del wifi calculamos la pérdida. Deberá de llegar al menos 2 V más que la intensidad de alimentación del equipo.

    EA1EF, Eduardo

    Escrito por EA1EF — 18 Feb 2007, 10:45

  14. Muchas gracias por tus aportaciones Eduardo.
    Siempre se agradecen colaboraciones para ampliar y mejorar los trabajos.

    Un saludo

    Escrito por Luismi — 20 Feb 2007, 15:23

  15. Saludos, y gracias por la informacion de este montaje, les agradeceria si grafican la forma de colocar el diodo y el fusible, soy muy novato, gracias

    Escrito por Rene Gomez — 28 Mar 2007, 21:55

  16. bueno hice el otro dia antes de leer esto los cambios para el power over ethernet o mejor en español alimentacion a traves del cable de red, lo hice con un router buffalo que tiene una alimentacion de 3,3v, le puse 10 m de cable de red e hice os cambios dentro del router, con su fuente de 3,3v habia una caida de tension de casi 1 voltio y medio al final del cable osea que se encendia y se apagaba el router, que hice, pues muy facil, lo alimente con la fuente de alimentacion del mismo pc 5v, la caida de tension me dio un valor con este mismo cable de unos 3,5v, normalmente las tensiones no son muy criticas un voltio o dos para arriba al router no le va a pasar nada ya que la mayoria segun he visto lleva sus propios reguladores de tension dentro sobre todo para la alimentacion de casi todos los chips smd que llevan que funcionan la mayoria a 3,3v sea cual sea la alimentacion de entrada.

    Escrito por jose antonio — 17 Abr 2007, 13:27

  17. Como mediste la tensión al final del cable, en carga o sin ella?

    Escrito por Luismi — 17 Abr 2007, 17:28

  18. bueno yo soy nuevo en esto de las redes wifi y estoy intentando hacermi pequeña red aki en mexico en mi pueblito (iguala gro. mex ) nohay muchas empresas que se dediquen a proporcionar internet in alambrico y por ese lado no tengo problemas y mi pregunta es que si desde switch tambien puedoalimentar de la misma forma que ustedes lo comentan mi duda es porque tengo una torre de 30 mts aprox y la ocupo para dx por hf y me preocupa la caida de tencion por la distancia
    gracias de antemano
    xe3ion

    Escrito por mario luna muñoz — 08 Ago 2007, 00:34

  19. las antenas q tu diseñas pueden servir para internet y como enchufar a mi PC, en el lugar q avito no hay ninguna antena ni señal alguna, gracias por la comprension.

    Escrito por JAIMITO — 10 Ene 2008, 00:06

  20. Hola todos, se pede ustilizar PoE con corriente alterna?. Mi AP utiliza 15 VAC y los transforma internamente a 14 VDC, hay alguna restriccion para la corriente alterna?, las perdidas son diferentes?, producen interferencia a los datos??.

    Grcias por las respuestas.

    Escrito por Jose — 16 Ene 2008, 17:47

  21. Hola:

    Me encanta lo que uds hacen people. El tema es que soy cubano y aca no esta autorizado internet para privados, ademas los poco que tienen es a un precio impagable. Queremos crear una red inalambrica propia para poder conectarnos entre nosotros y buscar luego como le entramos a internet.
    Podrian ayudarnos en decirnos como crear un punto de acceso artesanal u orientarnos en que debemos hacer??

    Gracias

    Escrito por Abdel Hechavarria Diaz — 16 May 2008, 14:56

  22. La verdad que me es de super ayuda, te pasaste, como puedo compartir algun material que tengo.

    Escrito por Miguel — 30 May 2008, 06:12

  23. buenas para todos!! en esta parte del continente americano estamos usando ap ew-7209apg quisiera que me tiren unas ideas como hacer un P.O.E caserito para estos equipos que trabajan con 12vcc. 1A la fuente de alimentacíon.
    los felisito por la paguina web esta muy didactica. saludos desde Paraná E.Rios Argentina

    Escrito por cj argentina — 30 Jul 2008, 01:09

  24. Hola, quisiera hacer una pregunta, tengo una antena unidireccional de 23Dbi pero mi conexion no es con punto de acceso sino con tarjeta de red, quisiera saber si me ayudarías a contruir mi acces point, dejame tu e-mail o agregame.
    Muchas Gracias.

    Escrito por Frank — 16 Dic 2008, 03:54

  25. tengo caidad de data en 40mts de cable utp 6 desde un kozumi air force one 2 con 20 metros funciona bien, puedo aumentar un poco el voltage en la entrada del equipo ya que dice que soporta asta 48 voltios, quiero probar con 18 voltios primero a ver que pasa, no estoy usando poe injector, la alimentacion esta arriba en la torre para usar menos coaxial hasta la parrilla de 24 db, urgente respuesta y gracias

    Escrito por danilo — 02 Abr 2009, 14:39

  26. hola amigo tengo un AP TP-LINK y fabrique un poe como muestran las imagenes y el resultado es q no trabaja como debe ser solo enciende la luz de power y los demas led´s no oscilan estoy usando lo visto en las imagenes y el cable utp es dixon y satra cada uno de 20 metros y no logro resultados este tplink usa un transformador de 9 voltios alterna y 800 miliamperios, no sepuede ser con un cable utp de 5 metro funciona muy bien , gracias por sus respuestas.

    Escrito por ysrael — 04 Abr 2009, 14:07

  27. Hola compre un edimax ew 7209 y no se como configurarlo para que reciba señal wireless y mandar por cable de red señal a dos pc.Gracias

    Escrito por marcelo — 16 Abr 2009, 18:04

  28. hola e puesto una torre de 30 metros una antena onidireccional , en otro lado donde recibe la señal al veces puede entrar o se cuelga o vice versa tengo tres pc cuando prendida el que esta de otro lado no ingresa tiene que resetear para q vuelva a conectarse igual mente mepasa lo mismo el que esta del otro lado tiene señal y del mio no tengo por favor como puedo solucionar gracias disculpa por escaso experiancia.

    Escrito por fer — 30 Ago 2009, 21:21

  29. gracias

    Escrito por jose — 04 Sep 2009, 22:35

  30. Hola quiciera hacer esto con un tplink WA501G pero cuando pruebo con el multimetro todos los pines del receptor rj45 en la placa y tienen continuidad entre ellos, entonces si hago las conecciones estaria haciendo corto entre + y - alguien sabe a que se debe esto??

    Escrito por Luis A — 08 Dic 2009, 18:59

  31. gracias!!! ahora lo voy a aplicar en una conexion!!! muy bueno

    Escrito por cirec — 26 Feb 2010, 21:02
