CONFIGURAR UBIQUITI EDGEROUTER X - WAN+LAN - 15/08/2015

TECNICA — Escrito por jetclub @ 19:41
Edgerouter X













Estamos probando este nuevo modelo de Ubiquiti, sencillo pero potente. Vamos a hacer un simple WAN+LAN para separar una red (wifi por ejemplo), de nuestra red local.









Conectamos en eth0 el cable unido a la red local que será la WAN, con enlace al router ADSL. Desde DASHBOARD, pulsamos sobre el desplegable de eth0 y CONFIG. Definimos una IP y máscara de subred (/24 equivale a 255.255.255.x).

ip eth0

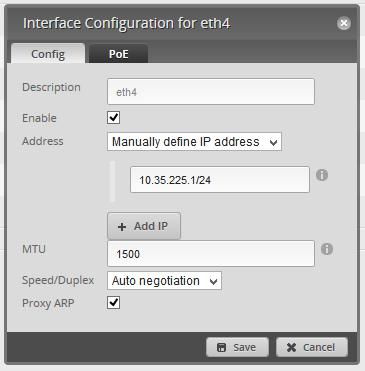

Conectamos el cable de red en eht4 (que será nuestra subred) y configuramos igual.

eth4 ip







Definimos un servidor DHCP dentro del rango de la LAN que hemos creado. (SERVICES->DHCP SERVER->+ADD DHCP SERVER)

dhcp server edgerouter

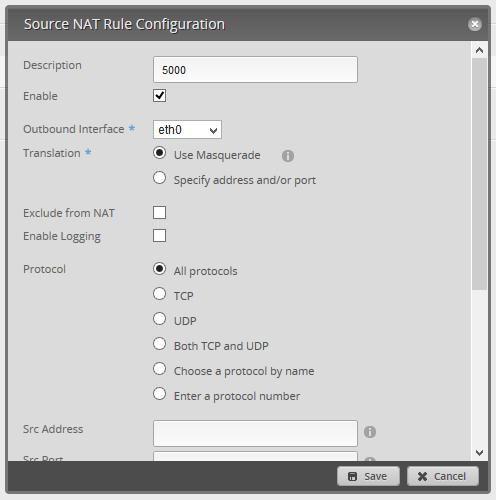

En FIREWALL/NAT – NAT configuramos WAN masquerading para permitir que las máquinas de la red local salgan a Internet.

 WAN masquerading Ubiquiti Edgerouter




Y creamos un ruta estática para enlazar todo: (10.35.224.253 es la IP del router ADSL)

 Ruta estatica Ubiquiti Edgerouter X
