ENLACE WIFI EXTREMO - (MALLORCA - MURCIA ) + 400 KM - 08/12/2014

TECNICA — Escrito por jetclub @ 14:21

Durante este verano de 2014 hemos llevado a cabo varios enlaces wifi extremos entre Mallorca y la península. Uno de cerca de 300 km y otro de casi 400 km. Estamos preparando el record del mundo de distancia wifi !!! ;-D







Los enlaces extremos en microondas, en nuestro caso en 2,4 ghz, dependen fundamentalmente de tener visión directa entre emisor y receptor. Para conseguir conexiones más allá del horizonte dependemos fundamentalmente de la propagación y de la refracción troposférica.



1º ENLACE. MALLORCA-MURCIA. 400 KM

A principios de abril intentamos el primer enlace, de casi 400 km sin visión directa entre Mallorca y Murcia.

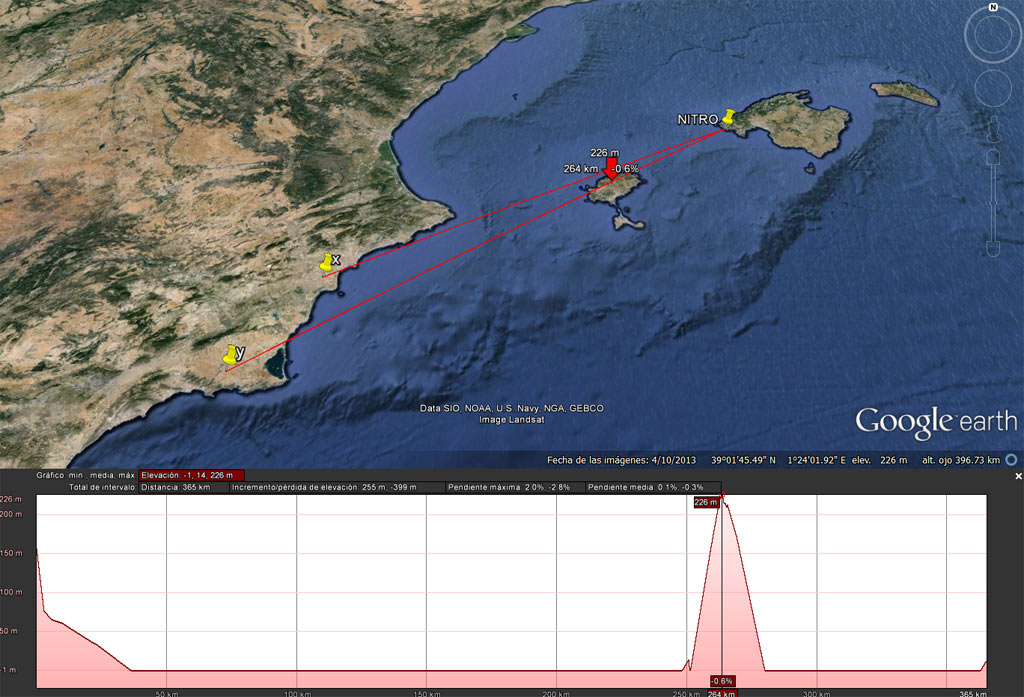

Cálculo aproximado del enlace. El perfil de la curvatura terrestre nos indicaba claramente que era sin visión directa:



Curvatura terrestre






 Definimos las posibles ubicaciones en la península (X) Alicante a 300 km e (Y) en Murcia a casi 400 km, pasando la segunda ubicación por encima de Ibiza.

Ubicaciones



Detalle imagen de la propagación de ese dia:























































Preparando la parabólica de 240 cm cedida amablemente por ANTELITE:

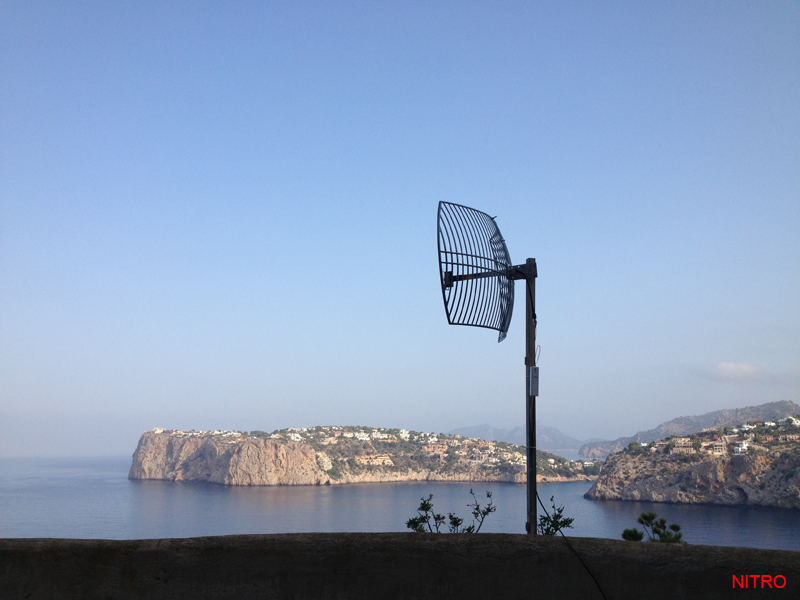

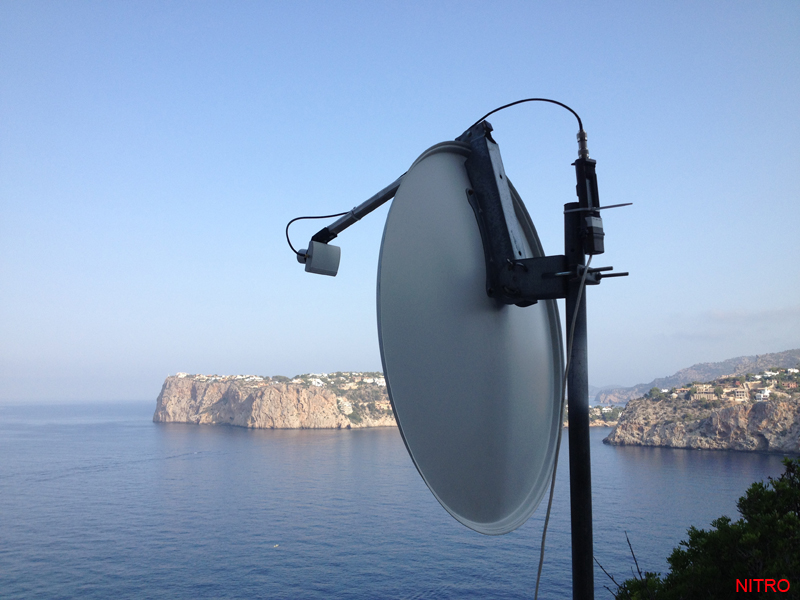

Detalle de una de las antenas:

 Parabola 1





























































Antena parabólica de 240 cm:





Detalle de capturas desde Mallorca:





Detalle de la recepción de señal en Murcia (Y):

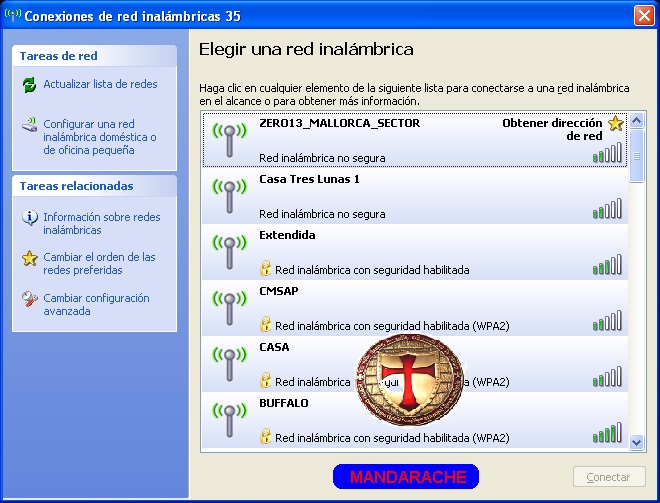

En el panel de conexión de Windows en Murcia (Y) aparecía incluso la red:

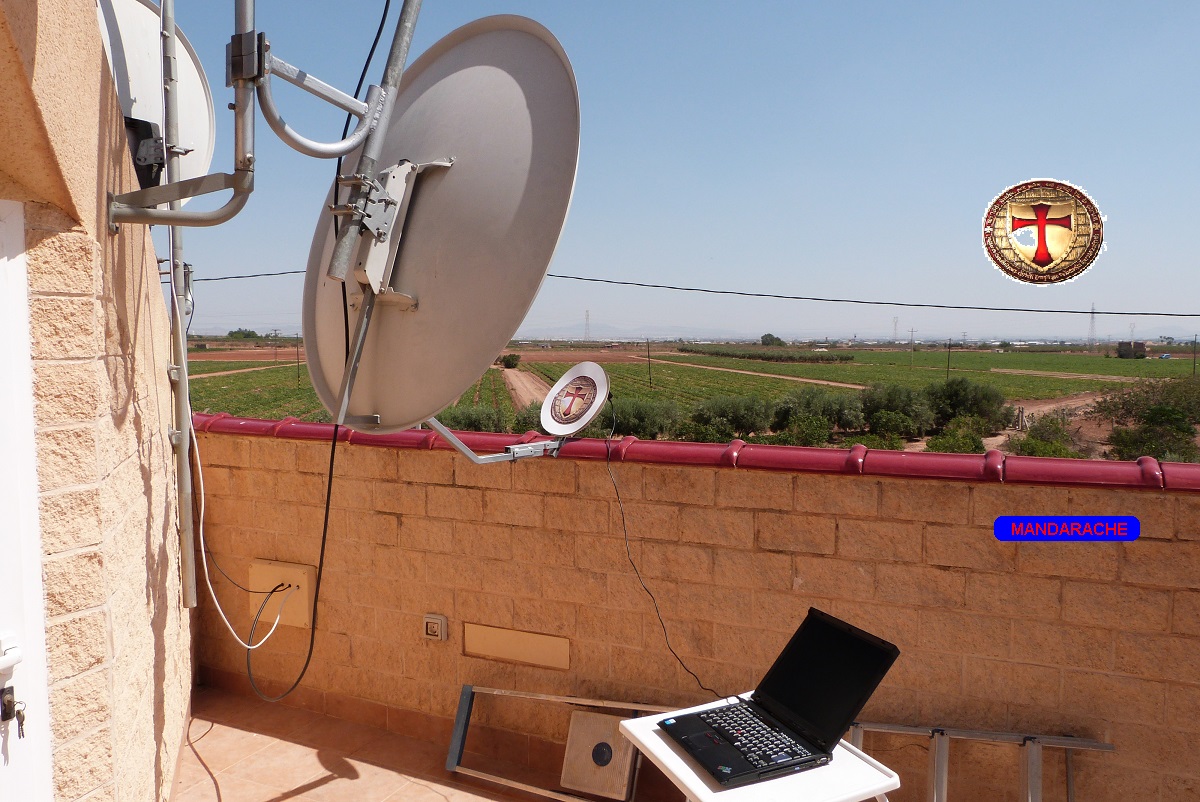

 Detalle instalación en Murcia (Y):





 Video realizado por Mandarache:

https://www.dropbox.com/s/ap5jb54oiza3o17/ENLACE%20MALLORCA%20TEMPLARIO%202NI.mp4



2º ENLACE. MALLORCA-ALICANTE. 300 KM

En agosto de 2014 intentamos otro enlace de 300 km entre Mallorca y Alicante.

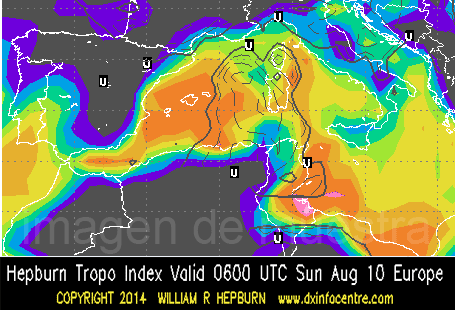

Detalle de la propagación para ese dia:

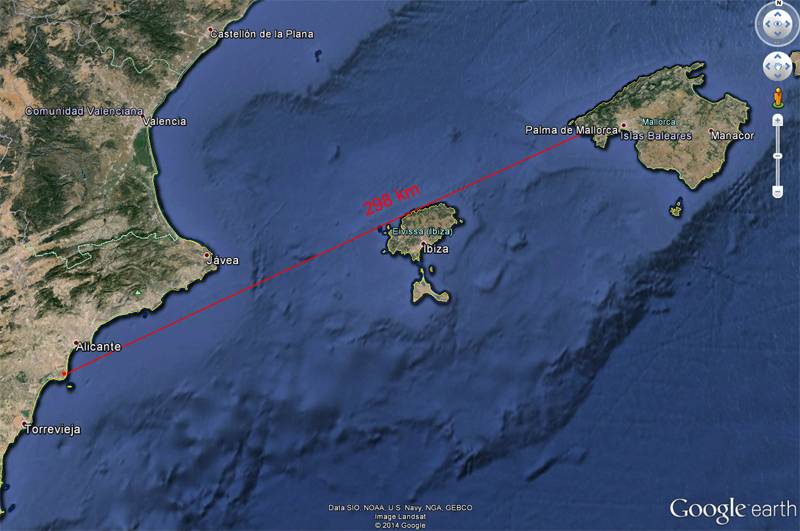

 Linea del enlace sin visión directa:

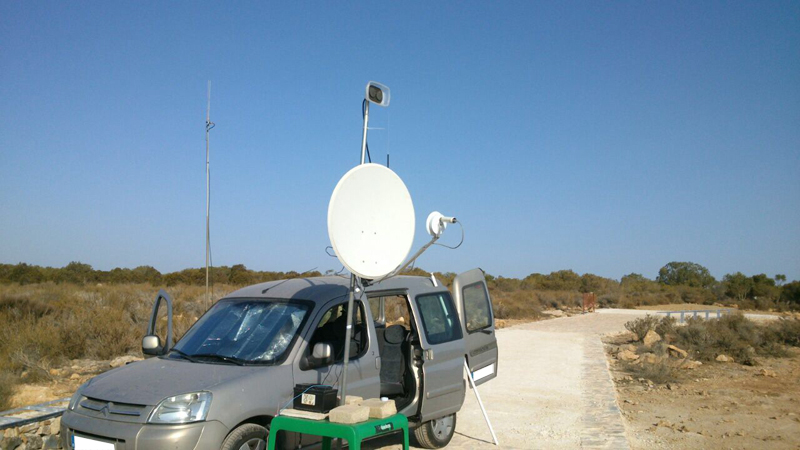

Instalación en Alicante:

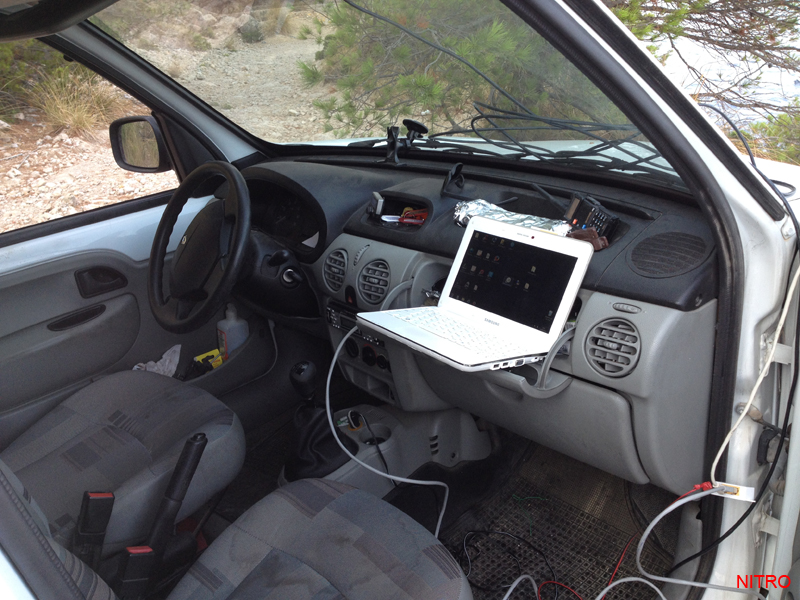

Despliegue en Mallorca:
